在做新数据中心规划、设备集成安装、机房搬迁或者日常运维的时候，经常有需求是做一个直观的机房设备布局图，能够清晰的查看每个机柜的设备安装位置。

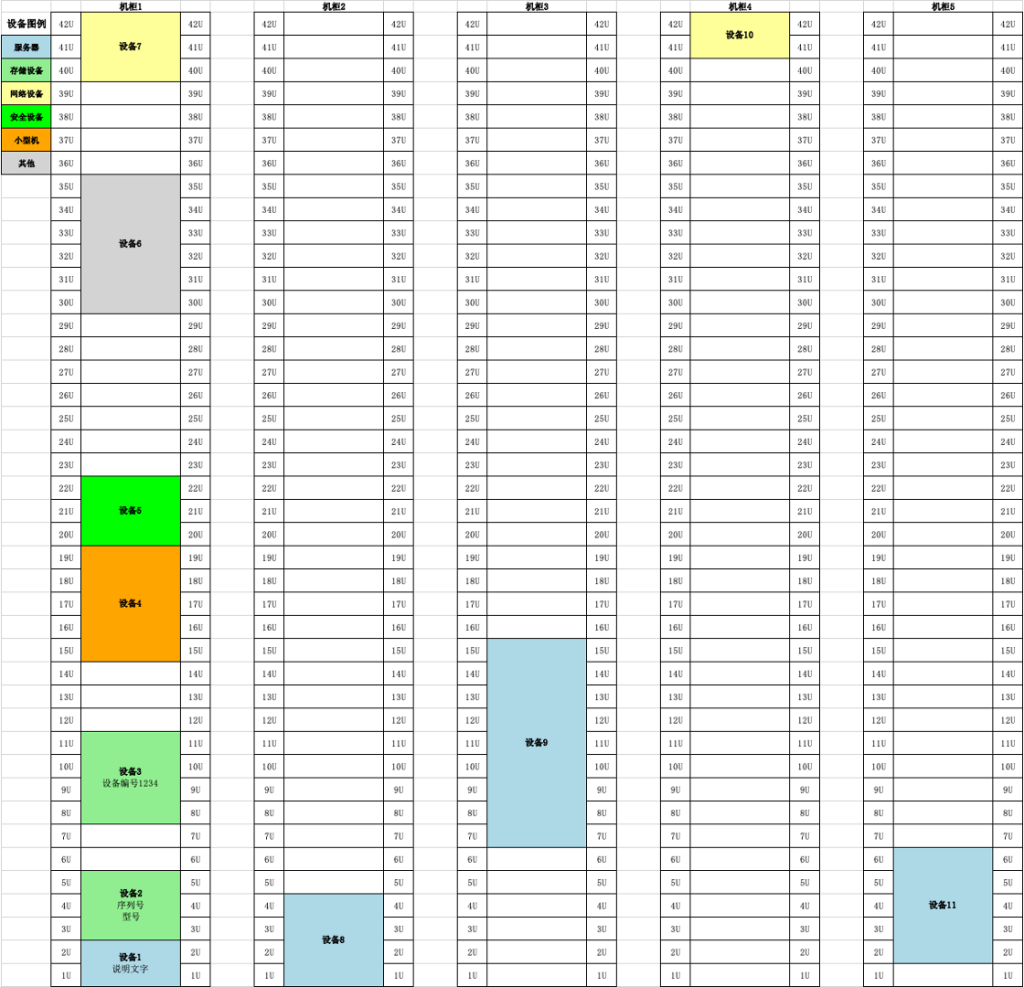

于是做了个 机柜图生成器 小工具。这个小工具可以方便的帮助大家把一个设备清单，生成一个Excel版的机柜布局图，效果类似下图：
使用说明：
- 在页面上下载模板文件 ，根据模板填写设备信息，每行填写一个设备的信息。”设备说明“列可留空，其他列都需填写完整。
- 设备的序列号、用途等可填写在”设备说明“列，但考虑到美观，不宜填写过多内容。
- 设备的开始和结束U位不能重叠或冲突，不支持同一个U部署多个设备。若设备U位存在冲突，上传后会提示并跳过冲突设备。（也可以利用该功能检查自己规划的设备位置有没有问题。
- 默认的设备类型包括”服务器“、”存储设备“、”网络设备“、”安全设备“、”小型机“，不属于这四种的会被归类为”其他“，不同设备类型会对应不同的颜色，可以在机柜图生成器页面自定义颜色和增加更多分类。默认输出的布局图每排5个机柜，每个机柜42U，可在在机柜图生成器页面自定义。
- 模板”设备列表“Sheet中红色内容为样例，可以删除，但需要保留第一列表头，且表头名称和Sheet名称不能修改。

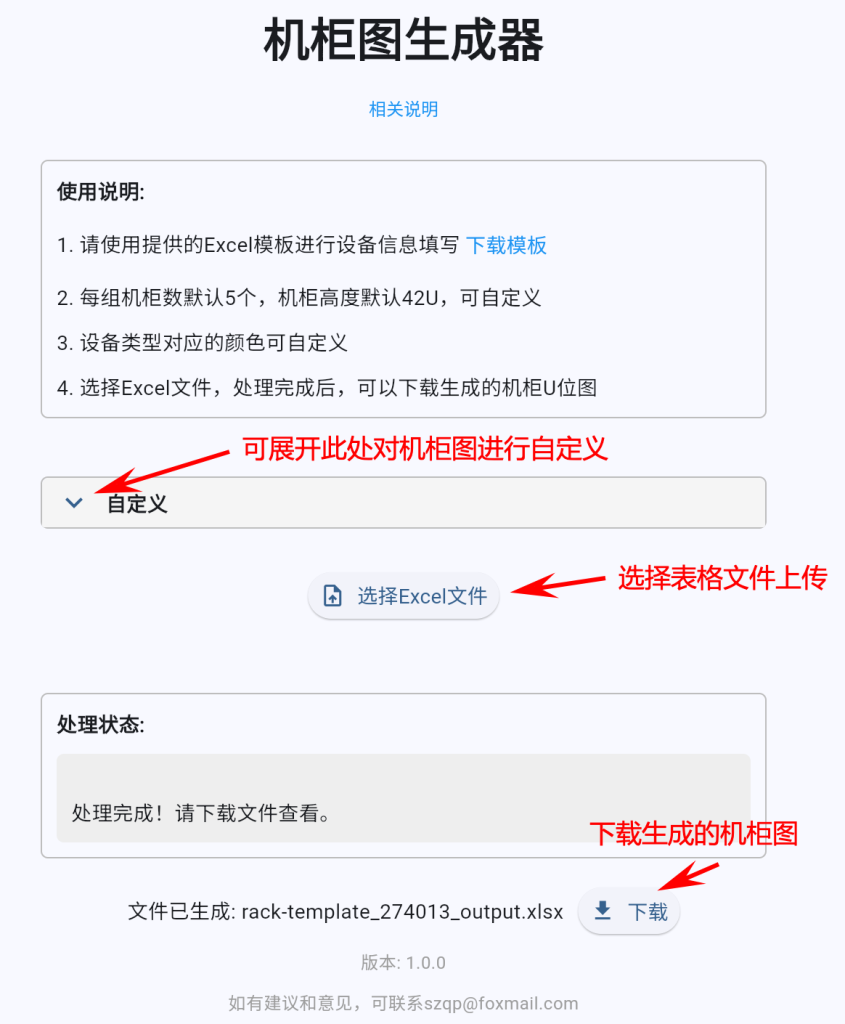

- 表格填写完成后，可以浏览器打开机柜图生成器，上传表格，即可生成机柜部署图文件下载使用。如果有错误会显示在页面的处理状态栏内。
欢迎大家试用和反馈意见！
